气动量仪是以压缩空气为介质，通过气体流量或压力的变化来测量物体尺寸、形状和位置等参数的精密测量仪器。

工作原理

将长度信号转化为气流信号，通过有刻度的玻璃管内的浮标示值（浮标式气动测量仪），或通过气电转换器将气信号转换为电信号由发光管组成的光柱示值（电子柱式气动测量仪）1。

结构组成

• 气动长度传感器：用于感受被测物体的尺寸变化，并将其转换为相应的气动信号。

• 指示器（表）：用于显示测量结果，常见的有浮标式指示器和电子柱式指示器。

• 空气过滤器：用于过滤压缩空气中的杂质和水分，保证气动量仪的正常工作。

• 稳压器：用于稳定压缩空气的压力，确保测量结果的准确性。

主要类型1

• 压力式气动量仪：差压水柱式、波纹管式、薄膜式和膜盒式等。

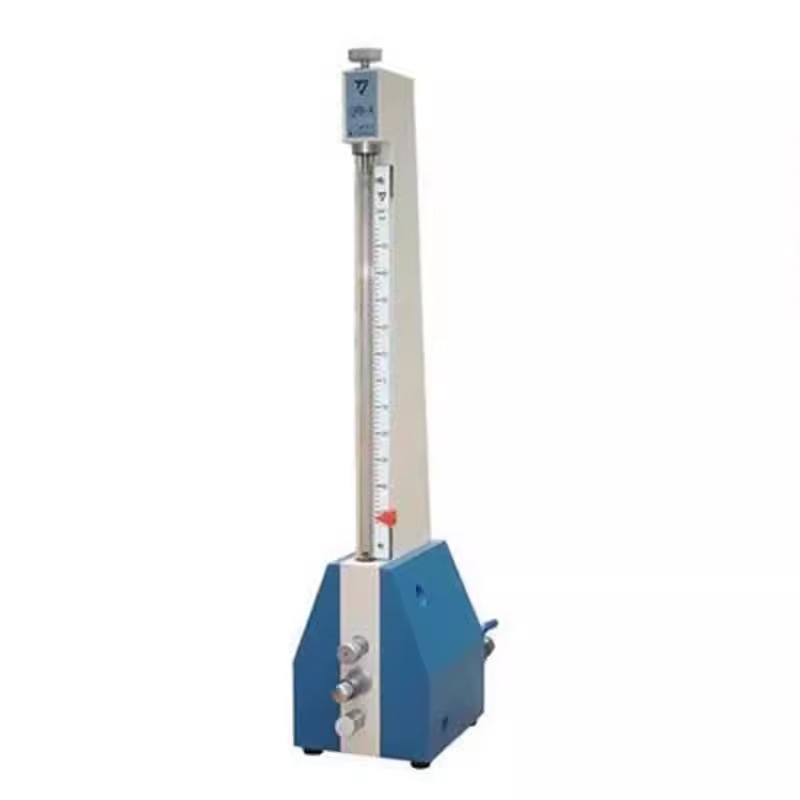

• 流量式气动量仪：采用浮子和锥度玻璃管作为转换元件，又称浮标式气动量仪。

优点1

• 测量项目多：可测量长度、形状和位置误差等，尤其适用于某些用机械量具和量仪难以解决的测量，如深孔内径、小孔内径、窄槽宽度等。

• 精度高：放大倍数较高，人为误差较小，工作时无机械摩擦，所以没有回程误差。

• 操作简便：读数容易，能够进行连续测量，很容易看出各尺寸是否合格。

• 非接触测量：测量头与被测表面不直接接触，减少测量力对测量结果的影响，同时避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。

• 使用寿命长：由于非接触测量，测量头可以减少磨损，延长使用期限。气动量仪主体和测量头之间采用软管连接，可实现远距离测量。

• 维护方便：结构简单，工作可靠，调整、使用和维修都十分方便。

应用领域

• 机械制造：用于测量各种机械零件的尺寸、形状和位置误差，如汽车零部件、航空航天零件、轴承、齿轮等。

• 电子制造：用于测量电子元器件的尺寸、形状和位置误差，如集成电路、晶体管、电容、电阻等。

• 仪器仪表：用于测量仪器仪表的零部件尺寸、形状和位置误差，如压力表、温度计、流量计等。

• 塑料制品：用于测量塑料制品的尺寸、形状和位置误差，如塑料管材、塑料薄膜、塑料容器等。
