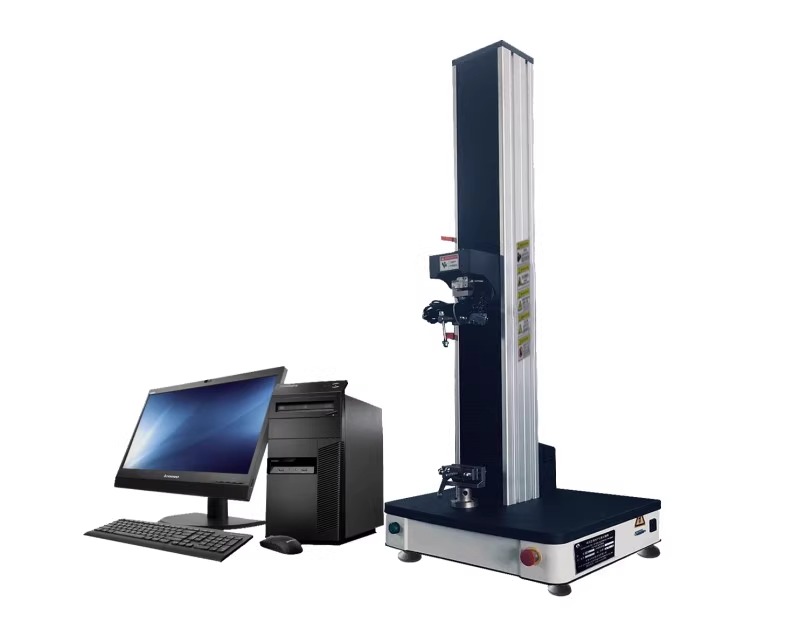

拉力试验机是一种用于测量材料在拉伸条件下力学性能的重要设备

工作原理5

通过伺服电机带动传动装置和夹具对试样施加逐渐增加的拉力，直至试样断裂。在此过程中，高精度的负载传感器和位移传感器实时监测力和试样伸长量，并将数据传输到控制系统处理分析，最终生成力 - 位移曲线及测试结果。

结构组成5

• 加载系统：包含伺服电机、传动装置和夹具，负责对试样施力。

• 控制系统：配备微机控制器，可设置参数、监控过程并记录数据。

• 传感器：有高精度的负载传感器和位移传感器，用于监测力和变形。

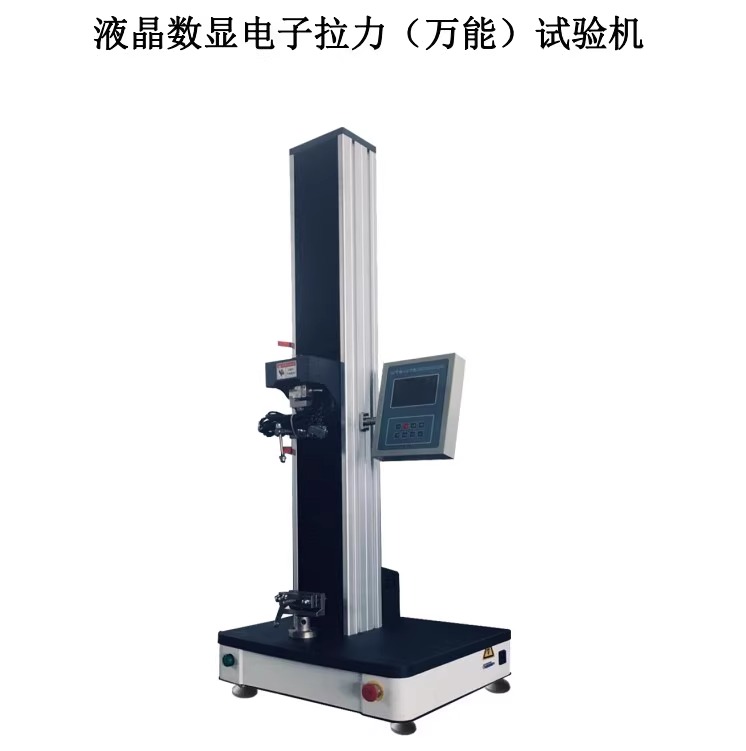

• 显示与打印系统：大屏幕显示器实时显示数据，并能生成测试报告。

性能特点

• 精度高：配备高精度传感器，测力精度可达 0.5 级4。

• 功能多样：支持拉伸、压缩、弯曲、剪切等十几种测试模式，适配金属、塑料、复合材料等多种材料7。

• 智能化：采用单片机和 PC 集散控制系统，试验过程中，可实时显示力值、位移值、断裂值、大力值峰值维持、自动停止，并动态绘制拉伸位移与拉伸力值（压缩位移与压缩力值）之间的曲线3。

• 安全可靠：集成行程限位开关、超载警示及急停功能，防止传感器或夹具因误操作损坏7。

应用领域

• 金属材料：评估钢材、铝合金等的强度与延展性，为汽车、航空航天结构件设计提供数据支持7。

• 高分子材料：测试塑料、橡胶的弹性模量及撕裂强度，优化产品耐用性7。

• 医药包装：检测药包材的力学性能，确保药品储存与运输安全7。

• 其他领域：还可用于纺织、建材、电线电缆等行业，对材料的力学性能进行测试
